設計変更で製品表面のコーティング剥がれを改善


設計変更で解決の事例

表面にテフロンコーティングをした搬送架台を使用中のお客様から、表面のコーティング剥がれが頻発するため剥がれにくくして欲しいと相談がありました。当時の状況では、搬送架台表面のコーティングが剥がれることで作業効率が落ち、再コーティングの費用も嵩んでいました。

架台自体を摺動性に優れた素材で製作するのは1つの手段ですが、今回の場合は要求される強度が高く、候補素材がPTFEのようにスペックが高くなるため材料費も高くなります。そのため、低コストで改善できる方法から検討することにしました。

まずコーティングの剥がれがどのタイミングでどこから発生しているかを調査しました。
この搬送架台は表面(荷物が通過する面)にビス止めされており、その箇所の僅かな隆起で摩擦が起こり剥がれの原因となっていました。
そこで裏面から固定する設計に変更することで、搬送架台表面に干渉物のない形状にしました。
この変更により、コーティングの剥がれは改善し、スムーズな搬送ラインに生まれ変わりました。

当社では切削加工で製作した製品への表面処理として、テフロンコーティングも行います。
テフロンコーティングとは製品の表面に膜を形成することにより、耐熱性や摺動性を付与する加工です。
PTFE・PFA・FEP・ETFEの4種類のテフロンコーティングを取り扱っています。

今回の提案事例内のプラスチック素材紹介

PTFE

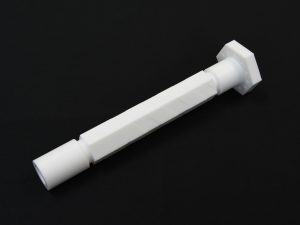

PTFE加工品

フッ素樹脂の1つで、滑らかな手触りと摺動性が特徴のスーパーエンジニアリングプラスチックです。
連続使用温度が260℃程度と高く、摩耗に強い特徴から摺動部品などの素材として使用されます。
