治具製作・治具設計の目的

治具は部品の製作をするために使う道具です。ワークを固定しドリルなどの切削工具を加工位置に誘導するなど、加工の精度や効率を向上するために使います。

例えば、お椀状のワークにマシニングで穴を開ける加工では、ステージ上にワークを固定するのは難しく、加工中に穴位置がずれる可能性があります。そこで、曲面にフィットする治具を製作して、ワークを安定させることで、穴位置がずれることなく加工ができます。

治具には加工の補助の他にも、品質の安定化、作業の効率化などの役割を持ったものもあります。これらの治具を使う目的は、主に作業の効率化・加工精度の向上・品質の安定化です。治具を使用することで、作業を簡単にして、加工時間を短縮させます。

また、ワークをしっかりと固定し、正しく工具を誘導することで、加工精度が向上し、作業者による品質の「ばらつき」を防ぐことができます。その結果、品質の安定化へと繋がり、コストダウンや生産性の向上が期待できます。

治具製作・治具設計の役割

作業の効率化

例えば、いくつものワークに、繰り返し同じ箇所に切削加工を施す作業があるとします。治具なしで行うなら、加工が必要な位置に目印をつけるなりして加工者の調整が必要です。しかし、数が多くなると目印をつけるだけでも時間がかかります。

そこで、加工位置に穴が開いた治具を製作することで、簡単に目的の位置を決めることができるようになります。このように、数が多く、繰り返し作業をするような場面で治具が作業を効率化します。

加工精度の向上

底面が曲面の形状のように、不安定なワークは切削加工中の振動の影響を受け、精度が落ちます。このような時は、はさんで固定できる治具を使うことで、曲面形状でも加工精度を高めることができます。

品質の安定化

大量のワークに同じ箇所の穴を開ける切削加工では、ワークの位置固定は大きな課題です。このような場合、当て板を使ったり、ピンで位置合わせをすることで、毎回同じ位置にワークを固定することができます。人の手で長時間ワークを取り替えなければならない状況や、数人が交代で加工するような状況でも同じ品質で加工することが可能です。

治具の種類

種類役割
固定治具ワークを固定するバイス
切断治具ワークを決められたサイズに調整する切断機
塗装治具ワークを接着させるシーラー
挿入・引抜治具ワークの挿入・引抜位置を案内するプーラー
カシメ治具ワーク同士の接合を補助するリベット
検査治具ワークの検査を補助するゲージ

湯本電機の治具製作の特徴

構想段階からご相談可能
治具製作の構想段階から専任の営業担当がご相談を承ります。材質・加工方法選定のご相談もお任せください。

図面なしから見積・製作が可能
図面が無くても手書きのイラストから見積・製作が可能です。3Dデータからの対応も可能です。

多種多様な製作実績
これまでに樹脂・金属材質の治具の製作実績が多数あります。ご相談の際にはこれまでに製作実績をもとに、最適な材質・加工方法提案をさせて頂きます。

治具製作実績

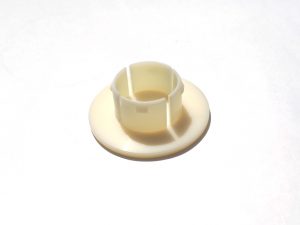

治具製作 治具製作

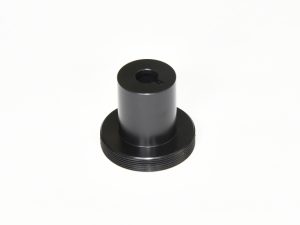

治具製作 治具製作

治具製作会社をお探しの方へ

湯本電機では治工具・治具のオーダーメイドの切削加工を承っています。これまでに多数の治具製作事例があり、用途に応じた材質・加工方法の提案ができます。治具設計・治具製作のご相談はお任せください。

当社ではPEEKPPSMCナイロンPOMなどの様々なプラスチック材質の切削加工に対応しています。
対応可能な加工については「プラスチック加工・樹脂加工 加工方法一覧」へ。

プラスチック切削加工は湯本電機にお任せ下さい。
