MCナイロン

MCナイロン

MC901・MC900NC

名称

MC901
MC900NC

MC901・MC900NCの特徴

《MC901・MC900NCの長所》
あらゆる分野で平均以上の物性値を誇り、一般の6ナイロンに比べて機械的強度、化学的性質、熱的特性、耐摩耗性を向上させたグレードです。

《使用・加工の際の注意点》
一般的に有機溶剤に強く、酸に弱いです。
また、吸水性が高く、粘っこいです。
食品衛生法に適合させるには、沸騰水に1.5時間浸漬する必要があります。

外観

素材の上下面の縦縞模様は製造上つく模様です。
ロットにより色が異なる場合がありますが物性上問題ありません。
MC901（青色）、MC900NC（白色）

用途

一般産業機械、搬送機械、食品包装機械等の各種部品
車輪、ギヤ、スプロケット、ローラー、軸受、ライナー、スターホイル、ガイド、パレット

※メーカー製品情報ページ

物性表

メーカー別MCナイロン(ポリアミド系)の物性表はこちら
※測定値は保証値ではなく参考値です。

取扱規格表

板材		丸棒
MC901 ナチュラル色（青）		MC901 ナチュラル色（青）
厚み（mm）	幅×長さ（mm）	外径（φ）	長さ（mm）
5	600×1,200 1,000×1,000 1,000×2,000	10	1,000
7	600×1,200 1,000×1,000 1,000×2,000	15	1,000
10	600×1,200 1,000×1,000 1,000×2,000	20	1,000
12	600×1,200 1,000×1,000 1,000×2,000	25	1,000
15	600×1,200 1,000×1,000 1,000×2,000	30	1,000
20	600×1,200 1,000×1,000 1,000×2,000	35	1,000
25	600×1,200 1,000×1,000 1,000×2,000	40	1,000
30	600×1,200 1,000×1,000 1,000×2,000	45	1,000
35	600×1,200 1,000×1,000 1,000×2,000	50	1,000
40	600×1,200 1,000×1,000 1,000×2,000	55	1,000
45	600×1,200 1,000×1,000 1,000×2,000	60	1,000
50	600×1,200 1,000×1,000 1,000×2,000	65	1,000
60	600×1,200 1,000×1,000	70	1,000
70	600×1,200 1,000×1,000	75	1,000
80	600×1,200 1,000×1,000	80	1,000
90	600×1,200 1,000×1,000	85	1,000
100	600×1,200 1,000×1,000	90	1,000
110	600×1,200	95	1,000
120	600×1,200	100	1,000
130	600×1,200	110	1,000
140	600×1,200	120	1,000
		130	1,000
		140	1,000
		150	1,000
		160	1,000
		170	1,000
		180	1,000
		190	1,000
		200	1,000
		225	1,000
		250	1,000
		275	500
		300	500
		325	500
		350	500
		375	500
		400	500
		450	500
		500	300
		600	300

板材		丸棒
MC900NC ナチュラル色（白）		MC900NC ナチュラル色（白）
厚み（mm）	幅×長さ（mm）	外径（φ）	長さ（mm）
5	600×1,200 1,000×1,000 1,000×2,000	20	1,000
7	600×1,200 1,000×1,000 1,000×2,000	25	1,000
10	600×1,200 1,000×1,000 1,000×2,000	30	1,000
12	600×1,200 1,000×1,000 1,000×2,000	35	1,000
15	600×1,200 1,000×1,000 1,000×2,000	40	1,000
20	600×1,200 1,000×1,000 1,000×2,000	45	1,000
25	600×1,200 1,000×1,000 1,000×2,000	50	1,000
30	600×1,200 1,000×1,000 1,000×2,000	55	1,000
35	600×1,200 1,000×1,000 1,000×2,000	60	1,000
40	600×1,200 1,000×1,000 1,000×2,000	65	1,000
45	600×1,200 1,000×1,000 1,000×2,000	70	1,000
50	600×1,200 1,000×1,000 1,000×2,000	75	1,000
60	600×1,200 1,000×1,000	80	1,000
70	600×1,200 1,000×1,000	85	1,000
80	600×1,200 1,000×1,000	90	1,000
90	600×1,200 1,000×1,000	95	1,000
100	600×1,200 1,000×1,000	100	1,000
110	600×1,200	110	1,000
120	600×1,200	120	1,000
		130	1,000
		140	1,000
		150	1,000
		160	1,000
		170	1,000
		180	1,000
		190	1,000
		200	1,000
		225	500
		250	500
		275	500
		300	500
		325	500
		350	500
		375	500
		400	500
		450	500

取り扱いメーカー

タキロンポリマー株式会社
 三菱ケミカルアドバンスドマテリアルズ株式会社
 三ツ星ベルト株式会社

特性

比重	1.16
耐熱温度	-40～120℃
電気特性	絶縁
寸法安定性	△
耐摩耗性	◎
耐衝撃性	○
すべり特性	○

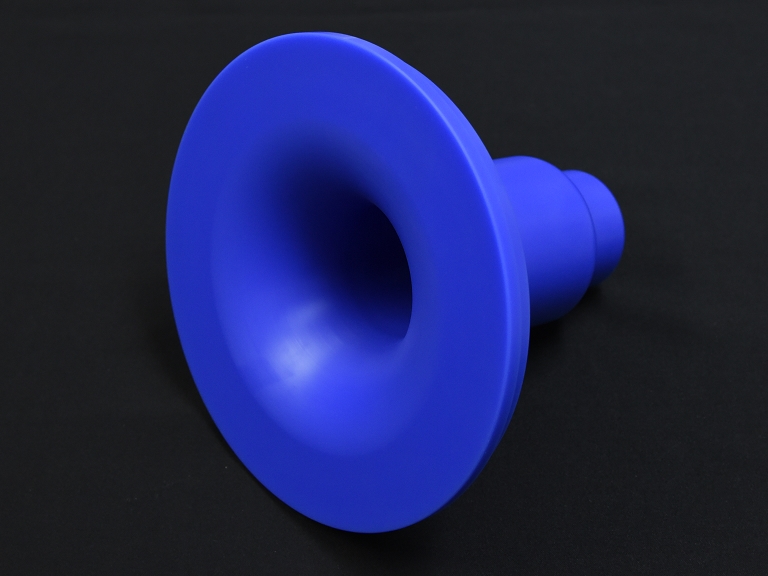

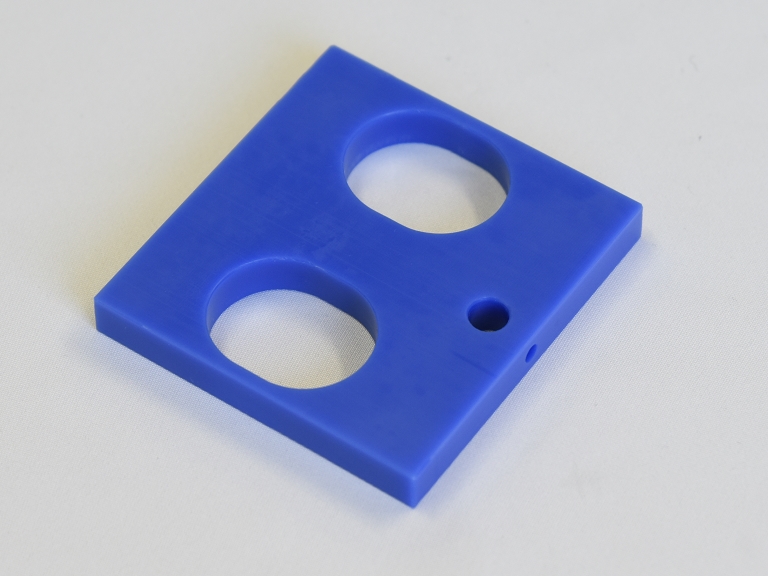

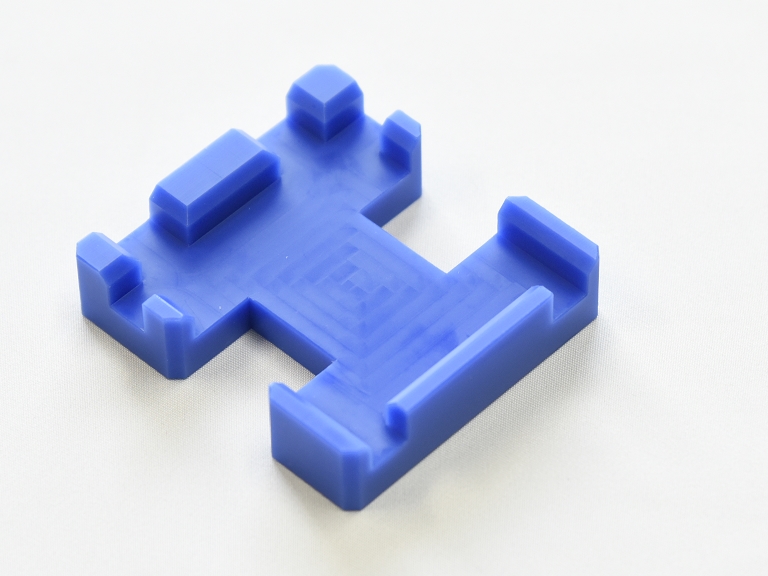

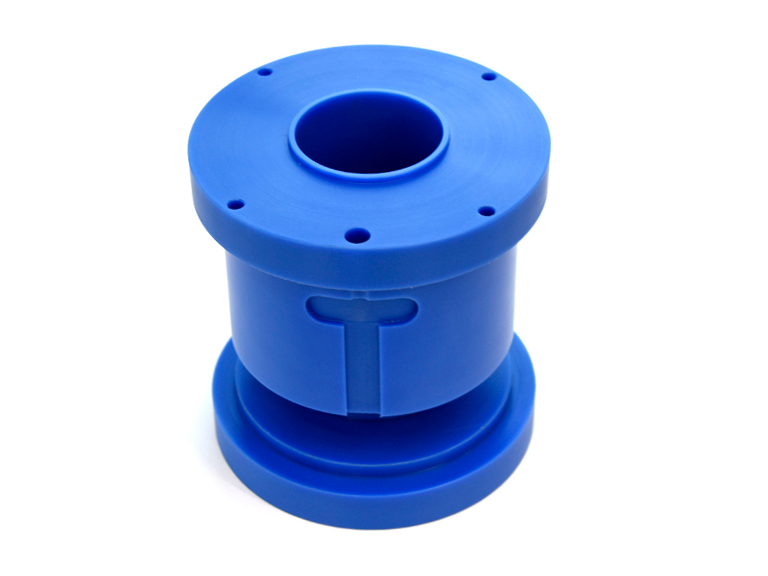

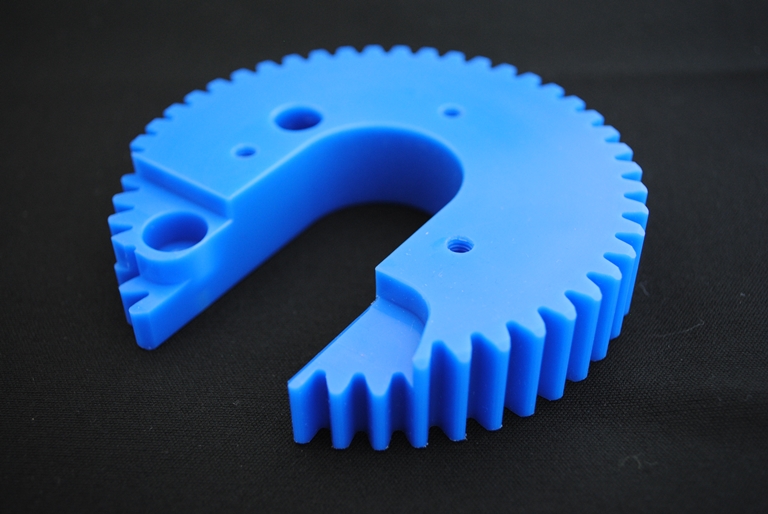

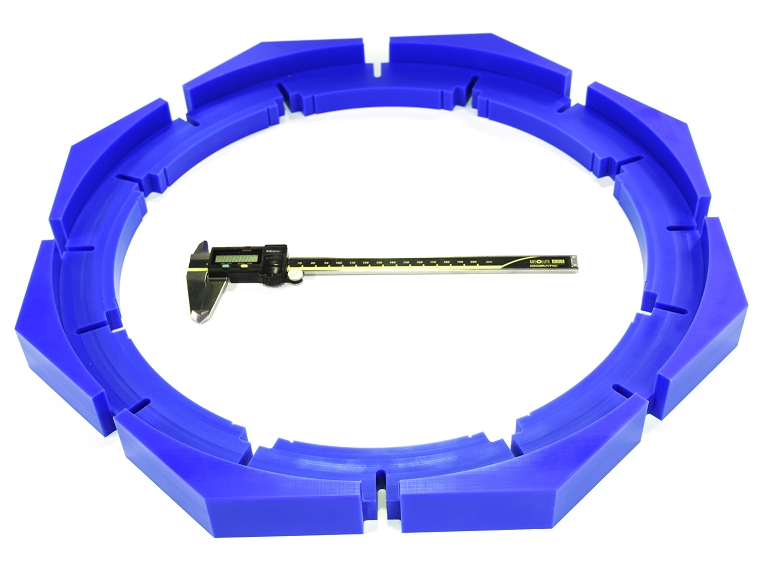

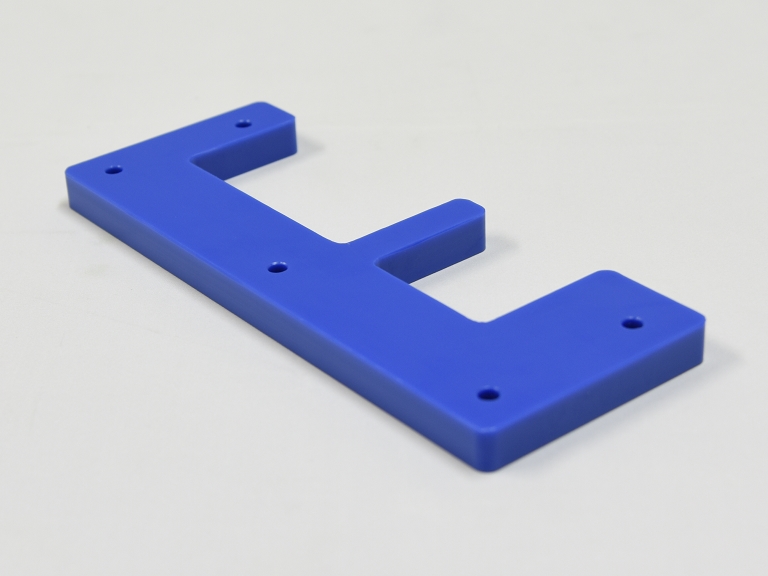

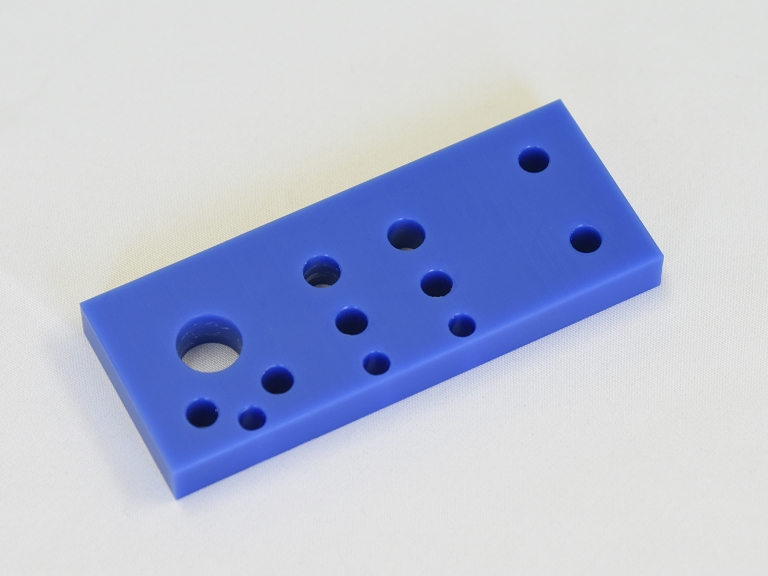

加工事例

MCナイロン（MC703HL）

名称

MC703HL（摺動グレード）

MC703HLの特徴

《MC703HLの長所》
動摩擦係数が低く、すべり特性や耐摩耗性や機械的強度に非常に優れています。

《使用・加工の際の注意点》
潤滑油が含有されているので食品機械には使用不可です。
吸水性が高いです。

外観

特殊添加剤によりザラザラした手触りがあります。
紫色

用途

搬送機械等の各種部品、ガイドレール
スライドパッド、軸受、ライナー、ローラー

※メーカー製品情報ページ

物性表

メーカー別MCナイロン(ポリアミド系)の摺動グレード物性表はこちら
※測定値は保証値ではなく参考値です。

取扱規格表

板材		丸棒
MC703HL ナチュラル色（紫）		MC703HL ナチュラル色（紫）
厚み（mm）	幅×長さ（mm）	外径（φ）	長さ（mm）
5	600×1,200	20	500
7	600×1,200	25	500
10	600×1,200	30	500
12	600×1,200	35	500
15	600×1,200	40	500
20	600×1,200	45	500
25	600×1,200	50	500
30	600×1,200	45	1,000
35	600×1,200	50	1,000
40	600×1,200
45	600×1,200
50	600×1,200

特性

比重	1.11
耐熱温度	-40～120℃
電気特性	絶縁
寸法安定性	△
耐摩耗性	◎
耐衝撃性	○
すべり特性	◎

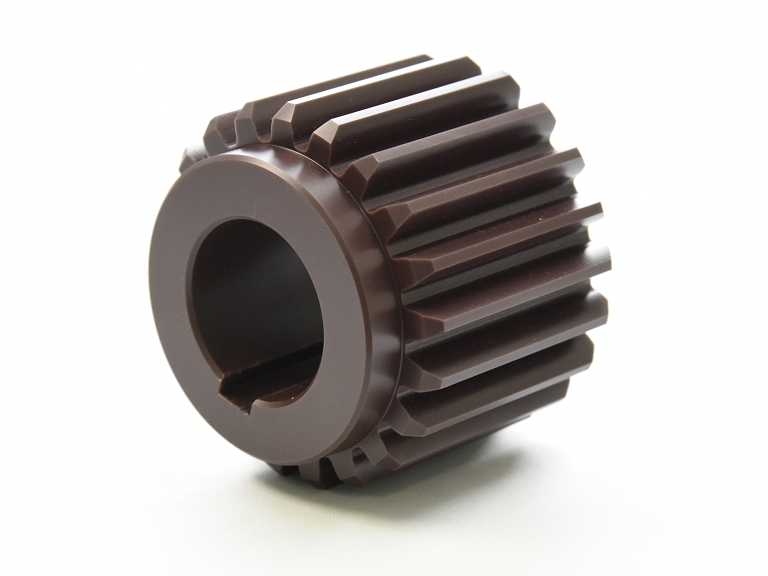

MCナイロン(MC602ST)

名称

MC602ST（高強度・耐熱グレード）

MC602STの特徴

《MC602STの長所》
基本グレードMC901の持つ機械的強度を常温で1.2倍、高温域においては更に向上しており、ギヤ材等で使用する場合はコストや強度の兼ね合いでよく採用されます。

《使用・加工の際の注意点》
吸水性が高く、酸性に弱いです。

外観

茶色

用途

高荷重条件下および、高温環境下での使用。
一般産業機械、搬送機械の各種部品車輪
ライナー、治具、スライドプレート
ガイド、カム、ギヤ、ローラー、軸受

※メーカー製品情報ページ

取扱規格表

板材		丸棒
MC602ST ナチュラル色（茶）		MC602ST ナチュラル色（茶）
厚み（mm）	幅×長さ（mm）	外径（φ）	長さ（mm）
5	600×1,200	50	500
7	600×1,200	55	500
10	600×1,200	60	500
12	600×1,200	65	500
15	600×1,200	70	500
20	600×1,200	75	500
25	600×1,200	80	500
30	600×1,200	90	500
35	600×1,200	100	500
40	600×1,200	110	500
45	600×1,200	120	500
50	600×1,200	130	500
		140	500
		150	500
		160	500
		180	500
		200	500

特性

比重	1.23
耐熱温度	常温～150℃
電気特性	絶縁
寸法安定性	△
耐摩耗性	◎
耐衝撃性	○
すべり特性	○

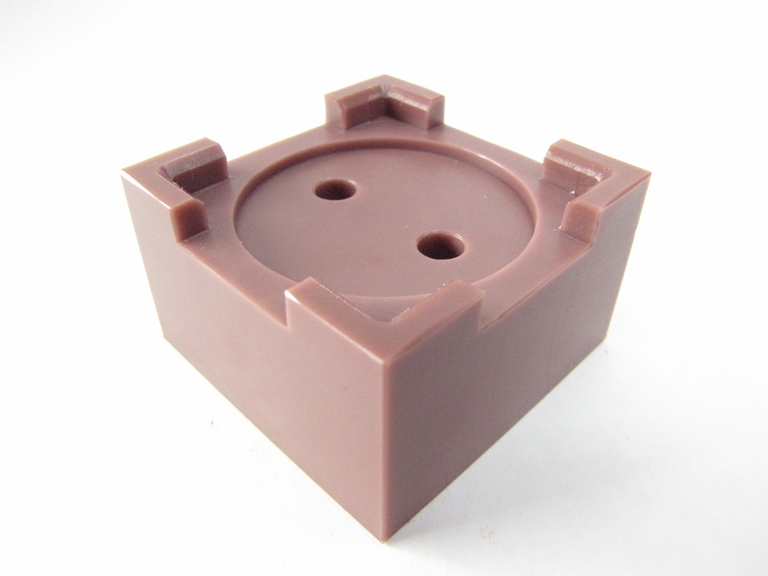

加工事例

MCナイロン
素材のワンポイント講座

吸水率の高いプラスチック・樹脂素材

プラスチックの強度　圧縮強度・引張強度・曲げ強度・衝撃強さ

6ナイロン樹脂より優れた性質をもつ「MCナイロン」

素材のワンポイント講座へ

提案事例MCナイロンに関連する提案事例をまとめました

MCナイロンで問題の解決と軽量化を図る

使用素材 MCナイロンの事例

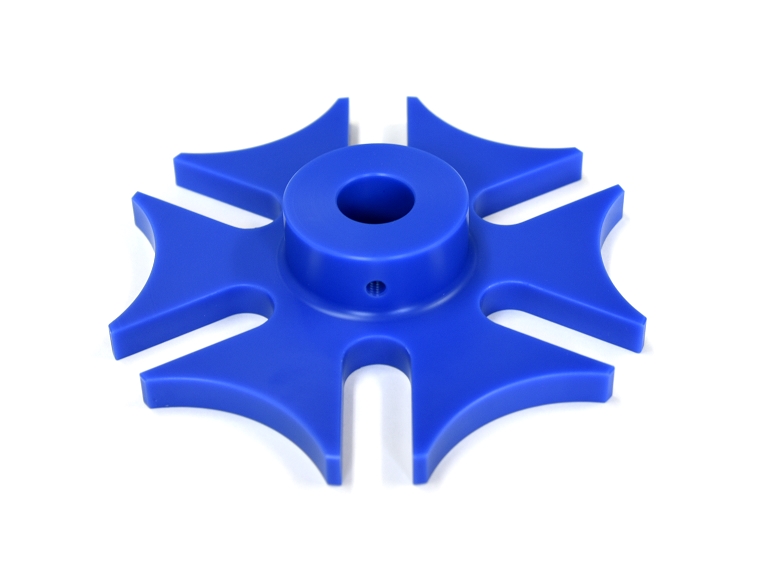

紙ベークライトで製作していた糸巻きに使用する円形部品の面粗度が悪いため、糸を巻く際に粉がまとわりついてしまうとのご相談を頂きました。
材料を素材のまま使用するとそこまで粉は発生しませんが、形状上、表面を削らなければいけない為によりその不具合が出たと考えられます。
使用環境や条件をお伺いしてみると、耐熱温度が100℃程度必要であり、摺動性はもちろん軽量化も考えていらっしゃるとのことでしたので材質変更を提案させて頂きました。
適正な材料としてはMCナイロンが該当しました。
見た目はベークライトと違って青色をしておりますが、色の指定は特になく、条件を満たしておりましたのでこちらを選びました。
MCナイロンの耐熱温度は120℃あり、比重に関しましても紙ベークライトが1.4のところMCナイロンの比重は1.16なので軽量化にも繋がりました。

【ワンポイント】
MCナイロンは機械的強度も強いので金属品の代替としてギアやローラーとして使用されることがあります。
MCナイロンは基本グレードの他に摺動グレード、耐熱グレード、耐候グレードなどもございますので使用用途によって材料の選定が必要となります。

◆MCナイロン素材ページはこちら

樹脂加工・プラスチック加工は湯本電機にお任せ下さい。
短納期で高品質の樹脂加工品を大阪・東京から全国へお届けします。

湯本電機では切削加工から3Dプリントまで、様々なプラスチック加工に対応しております。
対応可能な加工については「プラスチック加工・樹脂加工　加工方法一覧」へ。

金属から樹脂への材質変更

菓子製造ラインで使用されていたアルミローラーをより耐久度の高いものへと変更したいとのご要望を頂きました。
当初は金属での変更を想定されておりましたが、耐久性を高め、コスト面での協力も可能なＭＣナイロンに材質を変更することを提案しました。
強度も問題なく、煮沸処理することで食品衛生法もクリア、コーティングも必要なく、低コストである上に部品の軽量化も実現できました。
